MessageSujet: Aménagement Intérieur   Lun 25 Mai 2015 - 13:19

Bonjour à tous !!!!

J'ai commencé à aménager l'intérieur de mon Kangoo, afin de partir faire un tour d'Europe.
Dans ma conceptions, j'ai investis dans une tente Oasis (type raide dans le desert sur4x4). Je l'ai "personnalisé"  afin de la fixer sur ma galerie. Ce qui me fait un couchage à l'extérieur du véhicule...
Ensuite j'ai acheté un sas qui ce fixe sur la porte arrière de mon kangoo et qui me fait une sorte de pièce de vie abrité du vent de 1.70m x 2.00 m.

C'est la première fois, donc je suis vraiment à l'écoute de vos idées, vos expériences...merci  :=)

En premier lieu j'ai isolé phoniquement le plancher, ainsi que le passage des roues. Avec deux matériaux différents; des plaques de 2 mm semie rigide vert, et un film souple blanc...



Puis deuxième couche :



Deuxième couche terminée :










Avec les passage des roues,
Le premier isolant je ne l'ai pas fixé à la tôle, pour vraiment réduire la conduction des vibrations. Quand au second je l'ai fixé contre les parois et au sol avec du double face.



J'ai ensuite posé (sans fixer) l' OSB 8 mm classe III au sol.
Le choix du bois à été économique...

Au préalable j'ai retiré la grille qui sépare la caisse de la cabine.



Puis vint les murs...
J'ai trouvé un rouleau de papier des 70 cm par au mois 20metre... Et je m'en suis servis comme patrons...
Puis scie sauteuse, circulaire, patience, patience, et patience on fait le reste ^^


Gabarit d'un des mur



J'ai découpé et présenté mes murs, et j'ai pris la décision de ne pas isoler les murs, mais de me servir de ces espaces:

Installation de mon évier (pas terminé)
Et de ma cuisine (pas terminé non plus!!!!!)



puis les deux refermés,



l'ensemble :



La suite prochainement, notamment,
-Système d'eau courante,
-Electricité
-Lumière,
-Frigo
-Mobilier....
Au plaisir ^^
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
lambda
Passe son code
Passe son code


Localisation : idf
Age : 53
Nombre de messages : 31
Date d'inscription : 09/05/2015

MessageSujet: Re: Aménagement Intérieur   Mar 26 Mai 2015 - 16:40

bonjour,
ça prends forme , comment as tu défini le choix de ton isolant ?
Un long voyage c'est sympa,mets toi en situation le plus tôt possible (du style un week end) pour bien définir tes besoins à moins que tu ne l'aies déja fait.
Si tu peux nous en dire plus sur ton projet : durée,itinéraire....
au plaisir de lire la suite




Revenir en haut Aller en bas
Voir le profil de l'utilisateur
traveleur35
Passe son code
Passe son code
avatar

Localisation : rennes
Age : 25
Nombre de messages : 14
Date d'inscription : 19/04/2015

MessageSujet: Re: Aménagement Intérieur   Mar 26 Mai 2015 - 19:14

Bonjour,
Le choix de l'isolant n'a pas été fait professionnellement... J'ai choisis ce que j'avais sous la mains ^^ Mais j'ai fait une bonne pioche!!!

Je reviens d'un tour d'une semaine... Suisse, Italie, Slovénie, Autriche...

Et dans l'ensemble sa vas... Pour ce voyage j'avais installés des caisse en plastique pour ranger tout ce qui est, nourriture, vêtement...

Juste ma tente de toit qui prend l'eau!!!!!!

Le projet DU voyage est en construction^^

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
lambda
Passe son code
Passe son code


Localisation : idf
Age : 53
Nombre de messages : 31
Date d'inscription : 09/05/2015

MessageSujet: Re: Aménagement Intérieur   Mar 26 Mai 2015 - 20:09

super
des photos....?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Nomade 31
Fou de Kangoo
Fou de Kangoo
avatar

Localisation : Toulouse * Ch'ti d'origine *
Age : 60
Nombre de messages : 2711
Date d'inscription : 31/05/2012

MessageSujet: Re: Aménagement Intérieur   Mar 26 Mai 2015 - 22:16

Salut traveleur35,

Bon début pour l'aménagement de ton Kangoo !
Un deuxième verrou, serait bien sur tes petites portes qui servent à ton évier et ton gaz.....je pense que ça risque de claquer un peu sinon ?

Pour l'isolant, c'est pas mal......surtout que moi, je n'en ai pas encore mis depuis le temps que j'ai fais mon aménagement et ça ne cause pas de problèmes pour moi !

A bientôt pour la suite...... Wink
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.amenagementkangoocampingcar.sitew.fr/
traveleur35
Passe son code
Passe son code
avatar

Localisation : rennes
Age : 25
Nombre de messages : 14
Date d'inscription : 19/04/2015

MessageSujet: lambda   Mer 27 Mai 2015 - 8:39

Oui deux trois... Je sais que je ne suis pas une fée du Logis, mais on est partis à deux et sa ne laisse pas énormément de place... ^^





voici pour toi lambda, et tout les autres biens sur ^^
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
traveleur35
Passe son code
Passe son code
avatar

Localisation : rennes
Age : 25
Nombre de messages : 14
Date d'inscription : 19/04/2015

MessageSujet: heeeeelp ^^   Mer 27 Mai 2015 - 8:45

Pour répondre à ta question Nomade 31, il y à juste l'évier qui claque mais tant que je n'ai pas définitivement fixé mon robinet, évacuation, réservoir je préfère ne pas faire de bêtise....


D’ailleurs si une bonne âme pouvais me renseigner en électricité....
Parce que là je n'ai aucune notions... Et ma pompe ne fonctionne pas!!!! Et avec ce branchement je fais à chaque fois disjoncter ma cuisine ^^




Merci beaucoup :=)
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
lambda
Passe son code
Passe son code


Localisation : idf
Age : 53
Nombre de messages : 31
Date d'inscription : 09/05/2015

MessageSujet: Re: Aménagement Intérieur   Mer 27 Mai 2015 - 10:58

bonjour
Merci pour les photos,ça fait toujours rêver.
Pour ta pompe j'imagine que tu à un schéma de branchement ? Si tu peux le mettre en ligne.
As-tu dormi avec le kangoo garé comme ça car on dirait qu'il n'est pas de niveau (la nuit on glisse)
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
traveleur35
Passe son code
Passe son code
avatar

Localisation : rennes
Age : 25
Nombre de messages : 14
Date d'inscription : 19/04/2015

MessageSujet: Re: Aménagement Intérieur   Mer 27 Mai 2015 - 11:23

Pour mon histoire de pompe j'ai aucun Schéma je n'ai que sa comme "schéma"... Rolling Eyes et en plus je n'ai jamais été présent en cours d'électricité...
Du-coup maintenant je m'en mors les doigt.... :=)


En effet je n'ai pas dormi en pente, j'ai déplacé la voiture de 1 mettre... Mais l'avantage (ou le désavantage) pour ne pas rouler est qu'il y a une grosse barre métallique au milieu sou le lit dans sa longueur...



Revenir en haut Aller en bas
Voir le profil de l'utilisateur
lambda
Passe son code
Passe son code


Localisation : idf
Age : 53
Nombre de messages : 31
Date d'inscription : 09/05/2015

MessageSujet: Re: Aménagement Intérieur   Mer 27 Mai 2015 - 18:23

bonsoir ,elle fonctionne en 220 ta pompe?,si oui le branchement n'est pas bon

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Gaerso
Fou de Kangoo
Fou de Kangoo
avatar

Localisation : LA ROCHE SUR YON
Age : 68
Nombre de messages : 1586
Date d'inscription : 24/04/2008

MessageSujet: Re: Aménagement Intérieur   Mer 27 Mai 2015 - 21:52

Bonsoir. Ton branchement a l'air correct. je suppose que le tout est en 12 volts ??? La pompe n'est pas grippée (tartre ?)...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
traveleur35
Passe son code
Passe son code
avatar

Localisation : rennes
Age : 25
Nombre de messages : 14
Date d'inscription : 19/04/2015

MessageSujet: Re: Aménagement Intérieur   Ven 29 Mai 2015 - 0:16

Bonjour, et merci de vos conseils... En effet elle ne fonctionne pas Au 220 V mais biens au 12 V(comme la batterie de la voiture)....

Ducoup sa fonctionne très biens!!!!! Smile


merci encore
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
traveleur35
Passe son code
Passe son code
avatar

Localisation : rennes
Age : 25
Nombre de messages : 14
Date d'inscription : 19/04/2015

MessageSujet: Re: Aménagement Intérieur   Mer 17 Juin 2015 - 13:05

Bonjour à toutes et à tous ^^

Désolé du retard.... J'étais le long des routes bretonnes Smile


Donc voici la suite de l'aménagement...

Sur la photo du dessus vous avez pus observer mon robinet contacteur avec sa pompe ... voici ce que sa donne installé

Donc j'ai fixé mon robinet ou j'ai pus... Et je l'ai rallongé avec un PER de 10mm, pour minimiser les éclaboussure hors de l'évier ^^




Voici une vue d'ensemble...

-Un robinet
-Un évier
-Un premier boitier de dérivation
-Des tuyau bleu, pour l'eau
-Un câble électrique orange ( fils du robinet)
-D'autres cables éléctrique noir (utilisation pour la voiture), je ne les ai pas touché ^^
-Deux bidons rigide de 47 litres chacun... Un pour les eaux propre (au fond), et un pour les eaux sales avec sont robinet d'évacuation en orange.
-Un pharmacie accroché au mur
-Un transformateur 12x220 A NE SURTOUT PAS INSTALLER!!!!!!!! CELUI CI EST POUR POID LOURD!!!!! le vendeur m'a biens eu :=(
- Et derrière ce transformateur une seconde boite de dérivation, ou sont raccordé les tout les fils pour faire fonctionner la pompe et le robinet.
- Et le coffre fort en cours d'installation


Revenir en haut Aller en bas
Voir le profil de l'utilisateur
traveleur35
Passe son code
Passe son code
avatar

Localisation : rennes
Age : 25
Nombre de messages : 14
Date d'inscription : 19/04/2015

MessageSujet: Re: Aménagement Intérieur   Mer 17 Juin 2015 - 13:22

Pour ce qui est de l'évacuation des eaux, ¨
- dans mon évier j'ai un bouchons qui fait office d'anti-retour, dès fois que les eaux usées amuserais à remonter le long tu tuyau vert!!!!
- en ce qui concerne j'ai installé une vanne orange que je visse ou dévisse pour évacuer l'eau... Le principe des vase communicant fera office de pompe à eau ^^

Pour ce qui est de l'arrivée d'eau,
- J'ai exactement le même bidons rigide, avec le même système que le pvc qui fait l'évacuation de mon évier...
- J'ai percé sur le côté de mon bidon avec une mèche à bois de 20 pour le PER, et dans le bouchons avec du 15mm pour passer le fil électrique de la pompe immergée.

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
traveleur35
Passe son code
Passe son code
avatar

Localisation : rennes
Age : 25
Nombre de messages : 14
Date d'inscription : 19/04/2015

MessageSujet: Re: Aménagement Intérieur   Mer 17 Juin 2015 - 13:31

si vous avez des questions n'hésitez surtout pas...

En attendant voici mon nouveau rideau ^^


Revenir en haut Aller en bas
Voir le profil de l'utilisateur
traveleur35
Passe son code
Passe son code
avatar

Localisation : rennes
Age : 25
Nombre de messages : 14
Date d'inscription : 19/04/2015

MessageSujet: la suite !!!!!!!   Jeu 25 Juin 2015 - 11:29

Donc voici la suite, J'ai préparé un cadre en bois autour des réservoir pour qu'ils ne puissent bouger. Ce cadre m'a permis de fixer un planche de 18 mm x600mm dessus.


Les pieds en bois raboté 40mm x 40 mm, découpe et traçage avec une équerre dite alsacienne et une scie japonnaise

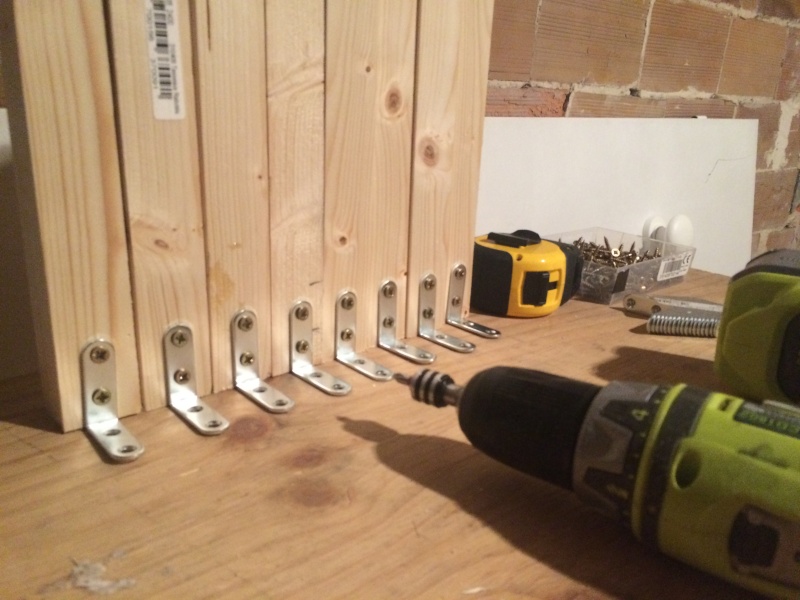

Les pieds coupés, et les ferrures fixé avec de la vis 4x38


Fixation en cours du cadre (entre les deux réservoir)


J'avais déjà un peu avancé mais voici le cadre posé.
Je cherchais un moyens de me fabriquer un meuble ammovible... Et j'ai trouvé ces bacs qui semblent rigide et léger...


Et voici l'idée que j'ai eu... En cours d'élaboration biens sur... Dailleur les idées sont les bienvenues Smile
J'ai même eu le temps de poser cette planche sur les bacs... ^^ Mais on la verra mieux plus tard



Et voici ou j'en suis aujourd'hui !!!! Smile Smile Smile Laughing
Le meuble à droite est toujours en cours de fabrication... Manque d'argent Sad

J'ai installé une sorte de placard avec un des bac noir rigide au devant du banc, juste devant le hayon arrière ^^
Sa n'a pas été facile, ducoup sa m'a énervé, et j'ai baclé le travail....Mais bon sa tient ^^


Un petit aperçu du placard en question...


Pour sa fixation, Il est fixé sur des 60mm X 40mm un en bas et un de chaque côté, de façon a ce que sa soutienne mon banc sans appuyer sur ce petit et charmant placard ^^. J'ai installé deux petites charnières en bas et une sorte de machin indescriptible avec des aimant en haut.


Et voici l'aimant en question, a ce moment de la photo le placard est fermé. J'entend par la le couvercle est rabatu.



Et mon coffre fort biens sur ^^


Si vous avez des idées, des suggestions des remarques ... N'hésitez pas ^^


Au plaisir

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Snarf
Passe son code
Passe son code
avatar

Localisation : Normandie
Age : 41
Nombre de messages : 37
Date d'inscription : 31/05/2015

MessageSujet: Re: Aménagement Intérieur   Dim 28 Juin 2015 - 15:38

un projet qui avance doucement mais sûrement, bravo !

j'aime bien l'idée du bac utilisé comme placard Smile
même si tu dis avoir bâclé, ça semble propre et solide, ça ne se voit pas
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
traveleur35
Passe son code
Passe son code
avatar

Localisation : rennes
Age : 25
Nombre de messages : 14
Date d'inscription : 19/04/2015

MessageSujet: Re: Aménagement Intérieur   Lun 29 Juin 2015 - 7:38

Merci Biens Snarf !!!!!!!

Oui j'ai trouvé cette solution qui est légère et étanche ...

Bon b1 dans ce cas Smile Smile Smile
