 Ouvrir le hayon de l'intérieur! Le tuto complet (en 2 fois).

Aller en bas
AuteurMessage
PierreDuSud
Passe son code
Passe son code
avatar

Localisation : Marseilleu!
Age : 58
Nombre de messages : 67
Date d'inscription : 07/02/2013

MessageSujet: Ouvrir le hayon de l'intérieur! Le tuto complet (en 2 fois).   Mar 9 Avr 2013 - 21:08

Bonjour à tous !
Voilà comme promis le tuto pour installer une commande d’ouverture du hayon de votre Kangoo depuis l’intérieur. J’ai fini d’installer mon kit pour dormir dedans, et j’avais envie d’ouvrir en grand le matin pour profiter du paysage depuis mon duvet, sunny sans avoir à me lever… Et oui, tongue on ne se refuse rien !
En gros, le jeu consiste à passer une tringle depuis l’ouverture de l’alimentation du dégivrage de lunette arrière, pour aller agir sur le mécanisme de la serrure. Pas de perçage, peu de galère… Précision, c’est pas un truc automatique avec moteur et tout le tralala, juste pour déverrouiller : un clic, une poussée, et il s’ouvre.
Je dois un grand merci à Tikini, pour sa (jolie) photo qui m’a mis sur la voie :
http://www.casimages.com/img.php?i=1007271052151136406475432.jpg
et aussi aux membres du forum qui se sont déjà creusé le cerveau avant moi… Gaerso et son système pour doubles portes, les suggestions de bien d’autres. J’ai abandonné les systèmes à « tirage » de câble, vous verrez pourquoi.
Attention, à priori ça marche pour les Kangoo 1ère génération (la mienne est de 2001). Sur les versions 1.2, il n’y a pas de trou pour le passage de cette alim, mais une pastille en plastique, et je ne suis pas sûr qu’on puisse passer à côté, en perçant : dessous, il y a le moteur d’essuie-glace arrière, il n’y a pas beaucoup de latitude… En tous cas, sur les Kangoo 1, c’est nickel.

J’ai mis tous les détails, pour que ce soit accessible à chacun; mais c’est pas si compliqué qu’il ne paraît. La preuve : en gros 2 heures, avec les tâtonnements multiples… Vous mettrez sûrement moins de temps. Mais comme ça fait un gros tuto et plein de photos, je vais le poster en 2 fois, ça fera durer le suspense! bounce Sinon, y en a qui n'iront pas jusqu'au bout Sleep ...
Matériel à prévoir :
Par précaution, achetez à l’avance le jeu de 9 clips neufs, pour la garniture intérieure, d’origine constructeur : c’est fait pour se casser à la dépose (on est chez Rognognault, quand même), mais pour une fois c’est vraiment pas cher.
Ensuite, dans les allées de votre Bricomachin préféré : une tige filetée fine, diamètre M4, vendue en 1 mètre ; un manchon de raccordement, fileté, pour le même diamètre (parfois vendu avec) ; un tube creux en alu, lui aussi vendu au mètre, diamètre suffisant (désolé, je ne l’ai pas noté, je crois que c'est du 6) pour que la tige coulisse dedans (avec du jeu, sinon ça force) mais aussi pour passer par le trou; un bouton de tiroir, esthétique selon votre goût, mais la vis de fixation est presque toujours du… M4 (tiens, tiens…) ; et enfin l’arme secrète : un piton basculant (à ailettes, voir photo) pour plafond, du genre qu’on passe à travers un plafond creux et qui ouvre ses 2 ailettes quand on visse, avec crochet ou anneau, pour lustre… On trouve ça au rayon des chevilles pour murs creux, chevilles Moly... Et devinez quel est le diamètre standard de ces trucs ? Gagné : M4. Voilà qui va bien nous arranger. C’est du Mad chinois, pour vous, ce que j’écris ? Regardez donc les photos.



Première phase : retirer la garniture intérieure du hayon. Les clips de maintien se retirent en faisant levier avec un tournevis plat, et de la délicatesse. Une fois fait, vous trouvez ça.
Vous avez remarqué, je suis optimiste, je suis dans mon coffre, hayon fermé. J’ai intérêt à réussir, ou je vais coucher là pale . L’essentiel se passe dans le trou triangulaire en bas. Les 2 parties verticales parallèles noires correspondent à la poignée extérieure. Remarquez le gros ressort de rappel sur l’axe au milieu : c’est lui qui interdit tout système consistant à tirer avec une ficelle, ou un câble de vélo : il a trop de force, il bloque tout. Le bloc blanc horizontal, c’est la condamnation électrique (actionnez-la avec votre clé, il se déplace (clac-clac) avec la tringle horizontale. Le trait jaune, c’est le chemin qu’on va faire prendre à notre tringle à nous.



Maintenant penchez-vous : dessous, une autre tringle (oblique) descend vers la serrure. Elle y est accouplée par la même petite pièce ( Suspect comment ça s’appelle?) que la blanche au début de la tringle horizontale (cercle jaune). Pour désaccoupler, il faut, du bout de l’index, la pousser, la basculer vers vous, vers l’avant de la voiture (cercle rouge). Quand c’est fait, vous pouvez dégager le bout de la tringle en le poussant vers la gauche. Bon, j’ai pas des mains de dentellière, mais j’y suis arrivé. En cas, vous pouvez déformer un peu le truc en tôle qui gêne au milieu, tirez-le en arrière, après il revient bien.



Juste à côté de la serrure, ce petit bidule noir c’est l’ancrage, sur la tôle, du connecteur électrique de la serrure. Pincez-le comme indiqué (flèches) et poussez-le à l’intérieur, puis tirez-le par le fil vers la fenêtre à droite.



Pour le déconnecter, pincez-le (encore !) comme je fais, il y a un ergot qui le retient.

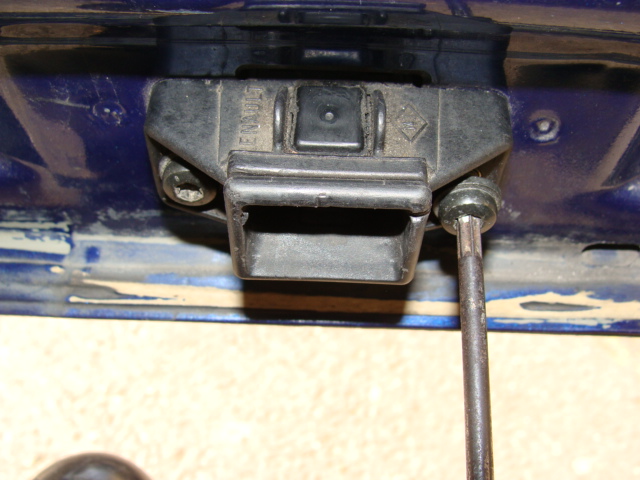

Hop, ça y est, il est défait. Vous avez libéré la serrure, plus qu’à la déposer, en avant la clé Torx, c’est le plus facile.



Il n’y a pas de réglage à ce niveau, une seule position possible, mais si vous voulez vous pouvez repérer au stylo la position de la serrure sur la tôle. Pour la sortir, basculez-la un peu, il y a une pièce qui suit (petit levier pour la tringle, j’en vois un qui n’a pas suivi !).



Voilà votre serrure. Le petit dessin jaune, comme une mire, c’est… Je vous le dirai plus tard. Non, mais ! Laughing



En position fermée ;



En position ouverte ! j’appuie le levier vers le bas, comme le fait la tringle oblique de la poignée extérieure, ça soulève un petit truc dessus, ça libère le crochet en métal fixé au seuil du coffre. Donc c’est ce mouvement qu’on va imprimer au levier, grâce à une autre « tringle », depuis l’intérieur. Pour ça il faut donc la fixer dessus ; et pour ça, on va percer le petit levier, justement là où est ma petite « mire » jaune. Tout vient à point…



Pour éviter des dégâts, insérez quelque chose entre le levier et pièce de dessous. Moi j’ai mis un bout de tuyau en caoutchouc.



Percez en douceur, mêche de 4 ou 4.5, on va y mettre un petit boulon à tête fraisée de 4x35, il faut pas qu’il ait trop de jeu.



Vous avez ça, c’est percé au bon endroit (moi je suis pas bien au milieu Embarassed ). La pièce a des renforts, elle ne risque pas de casser, mais ne percez pas plus gros !



Voilà le boulon à tête fraisée de 4x35. Sa tête ne causera pas de gêne sous le levier ; passez-le par dessous, serrez l’écrou, mais mollo, n’allez pas tout exploser, hein ! Sinon direction la casse…



Voilà, ça donne ça. Et maintenant… Ah! Maintenant, il vous faudra juste attendre un peu pour la suite, au plus tard demain soir. Tout est prêt, ça sera chargé rapidement. La suite au prochain épisode!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Nomade 31
Fou de Kangoo
Fou de Kangoo
avatar

Localisation : Toulouse * Ch'ti d'origine *
Age : 61
Nombre de messages : 2711
Date d'inscription : 31/05/2012

MessageSujet: Re: Ouvrir le hayon de l'intérieur! Le tuto complet (en 2 fois).   Mer 10 Avr 2013 - 0:15

Bonjour PierreDuSud,

Très bon commencement de tuto et de surcroit avec de très bonnes explications......agrémentées de photos !!
Que demander de mieux, si ce n'est de lire la suite.
Je ne suis pas celui qui n'a pas suivi.... lol! Je fais parti de ceux qui suivent et regardent sans chahuter !!
Sinon, comment reproduire et surtout comprendre les explication du Prof Du Sud....n'est ce pas Monsieur Pierre ??
Bonne continuation pour le reste du tuto....je sais que c'est long et fastidieux de réaliser ça, comme il se doit.

Crois tu que l'on peut faire la même chose avec 2 portes battantes ??

Bien cordialement.........
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.amenagementkangoocampingcar.sitew.fr/
Vilcoyote
Passe son code
Passe son code
avatar

Localisation : Isère.
Age : 42
Nombre de messages : 132
Date d'inscription : 18/02/2012

MessageSujet: Re: Ouvrir le hayon de l'intérieur! Le tuto complet (en 2 fois).   Mer 10 Avr 2013 - 3:56

Merci pour le tuto!

PierreDuSud a écrit:

Par précaution, achetez à l’avance le jeu de 9 clips neufs, pour la garniture intérieure, d’origine constructeur : c’est fait pour se casser à la dépose (on est chez Rognognault, quand même), mais pour une fois c’est vraiment pas cher.

Pourquoi casser à la dépose? Ils se séparent en deux parties, mais une fois la partie côté tôle sortie et reclipsée dans la partie restée sur le plastique, ils se remettent comme si de rien n'était. Cela fait 3 ou 4 fois que je les démonte pour diverses raisons sans en casser un seul.

A+, Serge.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Dartagnan
Fou de Kangoo
Fou de Kangoo
avatar

Localisation : PERPIGNAN
Age : 49
Nombre de messages : 1721
Date d'inscription : 23/04/2010

MessageSujet: Re: Ouvrir le hayon de l'intérieur! Le tuto complet (en 2 fois).   Mer 10 Avr 2013 - 7:07

Bonjour à tous,

cheers à PierreDuSud cheers

En complément de ton tuto et afin de renforcer la serrure suite au percement, il est possible de consolider la pièce et la vis par de la résine bi-composant.

Cela adhère partout et c'est super costaud.

@ + pour la suite !!!!!

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
PierreDuSud
Passe son code
Passe son code
avatar

Localisation : Marseilleu!
Age : 58
Nombre de messages : 67
Date d'inscription : 07/02/2013

MessageSujet: Merci beaucoup! allez, on envoie la suite...   Mer 10 Avr 2013 - 19:47

Merci beaucoup...

Smile Bien vu à Dartagnan, cette résine m'intéresse par ailleurs, si tu as une marque et des infos je suis preneur, n'hésite pas à m'envoyer en MP au besoin, ou sur quelle rubrique peut-on mettre ce genre de pépite?

Vilcoyote a écrit:
Pourquoi casser à la dépose? Ils se séparent en deux parties, mais une fois la partie côté tôle sortie et reclipsée dans la partie restée sur le plastique, ils se remettent comme si de rien n'était. Cela fait 3 ou 4 fois que je les démonte pour diverses raisons sans en casser un seul.
Ce qui veut dire (je le savais déjà) que je suis pas doué pig : sur neuf j'en ai pété six, la partie intérieure qui se "comprime" à la pose, il reste au mieux 1/3 après retrait. J'ai pas du m'y prendre vraiment comme il faut...

Nomade31 a écrit:
Crois tu que l'on peut faire la même chose avec 2 portes battantes ??
Nomade, il me semble que Gaerso king (sauf erreur) a fait pour une double-porte un système bien plus simple et super astucieux, avec des poulies et un cordon connecté sur la poignée intérieure. Mais lui n'a pas comme toi (de mémoire) une base utilitaire, c'était pour accéder à la poignée lorsque son lit était déplié, et donc plus haut que celle-ci. Sur tes portes battantes, as-tu une poignée, au moins sur la porte 1/3?

En attendant, j'envoie la suite, et pour ne pas tout mélanger, sur un post différent, comme ça chacun l'utilisera comme bon lui semble.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
PierreDuSud
Passe son code
Passe son code
avatar

Localisation : Marseilleu!
Age : 58
Nombre de messages : 67
Date d'inscription : 07/02/2013

MessageSujet: Ouvrir le hayon de l'intérieur! Le tuto complet (en 2 fois).   Mer 10 Avr 2013 - 21:13

Voilà donc la suite de l'épisode précédent, suite et fin.
scratch Où on en était... On a posé un axe (boulon tête fraisée) sur le levier de la serrure.


Voilà, ça donne ça. Et maintenant…



Voilà la pièce principale (l'arme secrète bom ). Je n’ai pas de photo du piton basculant entier, je l’avais déjà « desossé ». Vous reconnaîtrez le petit cylindre en laiton et une des 2 ailettes (j’ai viré l’autre, inutile). Ce qui constitue justement l’articulation dont nous avons besoin. J’ai remplacé la partie « crochet » du piton par un bout de tige filetée, longueur 60mm environ, vissée dans le manchon de raccordement jusqu’à la moitié de celui-ci ; un écrou pour bloquer le tout. J’ai un peu « écrasé » l’ailette à la pince, pour réduire sa largeur, et qu’elle ne risque pas de laisser sortir le cylindre, mais qu’elle reste mobile.



L’extrémité libre de "l’ailette" sera serrée, à la pince, autour du boulon (celui qu’on a posé sur le levier de la serrure: pour lui faire plaisir, appelez-le "Axe" What a Face ). On pourra aussi mettre une goutte de Loctite ou similaire pour bloquer le cylindre sur sa tige, qu'il ne tourne pas. Mais avec précaution! ne pas coller l'ailette, une articulation, ça s'ar-ti-cule!



17. Vous obtenez ça, ça doit être bien solide. Le serrage doit empêcher l’ailette de tourner sur le boulon.



18. Voilà notre serrure fermée, au repos ;



19. On pousse sur la tringle, ça bascule le levier, qui libère le crochet, et le hayon est ouvert ! Enfin presque, on a pas encore fini. Premier stade du remontage : reposer la serrure. Faites entrer d’abord le manchon de raccordement, l’articulation, basculez pour passer le levier. Mais si, ça passe! Allez doucement. Les 2 vis, clé Torx… C’est en place.



20. On prend la tige filetée (la grande), on la coupe à 52 cm, en veillant à garder le filetage neuf à un bout. Puis le tube en alu : on coupe à 48 cm.



21. Avec du ruban adhésif genre chatterton, on isole les extrémités du tube sur environ 4 cm, pour protéger entre autres du contact avec l’alim du dégivrage de lunette arrière.

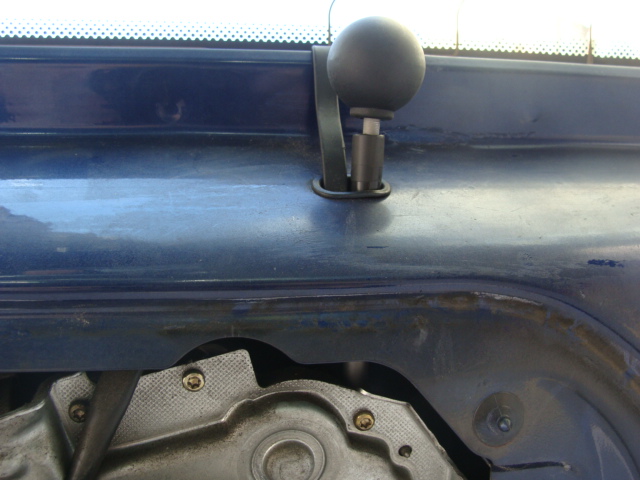

22. Sur la tige filetée, on visse le bouton de tiroir, sur environ 1 cm, on pourra régler ensuite la hauteur en vissant plus ou moins. Attention, posez-le du côté "recoupé", et gardez le côté « intact » du filetage pour aller se visser sur le manchon de raccordement… Là, il faudra que ça s’engage facilement. Astuce : presque à ras du bouton, j’ai posé un bout de gaine thermo-rétractable (gris), pour faciliter le glissement dans le col en haut du tube, une fois en place.
